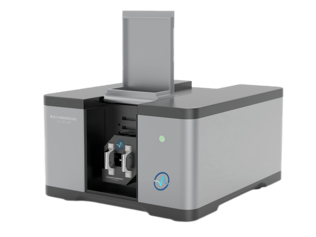

产品介绍
|
|
华太极光 TA-TDS-INT 集成式太赫兹时域光谱仪，是面向高校、科研院所、企业材料实验室自主研发的一体化紧凑型太赫兹检测分析平台，是中国产集成化太赫兹光谱分析标杆设备，打破进口台式 TDS 设备高成本、光路调试复杂、拓展性弱的行业痛点。
TA-TDS-INT 将透射 / 反射 / ATR (衰减全反射)三大检测模式、高速光谱采集、三维太赫兹成像、AI 边缘计算集于一体，一站式解决固体、粉末、液体、复合材料等非金属介电材料的光谱表征与内部缺陷成像需求，巧妙的集成方式让太赫兹光谱仪实现零光路调试，开机即用。
|
产品特点
·插拔安转，免光路调试·光谱/3D成像联动分析·高信噪比精细分辨·可选拓展接口，随时按需迭代·透射、反射、ATR，全类型样品适配·软件AI算力，开放端口适合二次开发 |

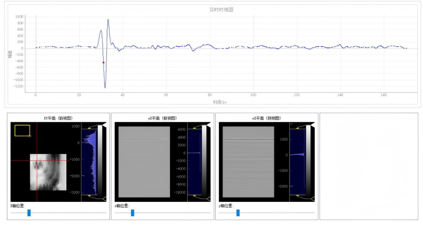

频谱测试曲线 |
应用方向
|
电池离子导体电导率 |
向日葵种子带皮成像 |
·高分子/复合材料研究 ·生物科学与药物研发 ·食品、农业与化工分析 ·文物保护检测 ·工业无损检测 ·半导体缺陷检测 ·新能源锂电光伏 |
型号参数
|
型号 |
TA-TDS-INT-04A |
TA-TDS-INT-05 |
TA-TDS-INT-05 Pro |
|
频谱范围 |
0.1-4 THz |
0.1-5 THz |
0.1-5.5 THz |
|
频谱分辨率 |
＜5GHz |
优于5 GHz |
＜2GHz |
|
扫描范围 |
170ps |
0-266 ps |
0-500ps |
|
动态范围 |
＜90db |
＜90 dB |
＜90db |
|
光谱采样速率 |
≥24 Hz@67 ps ≥18 Hz@134 ps |
||
|
聚焦光斑直径 |
≤1 mm |
≤1 mm |
≤1 mm |
|
支持样品 |
≤30mm*30mm ≤300mm*300 |
||
|
成像分辨率 |
横向：≤0.5mm 纵向：10μm |
||
|
谱线类型 |
时域谱、频域谱、吸收谱、折射率谱、介电常数谱 |
||
|
成像模式 |
时域成像、频域成像、吸收成像、峰峰值成像 |
||
|
光谱/图像处理算法 |
提供三位层析成像算法包（可选），可定制分类、目标检测、定量分析算法包 |
||
|
控制系统 |
AI图谱分析边缘计算机TA-EDGE-M2（可选），Ubuntu系统，Python SDK |
||
| 使用环境 | 温度范围：10~30℃；相对湿度：≤80% | ||
|
配件/附件 |
见P4 | ||
用户案例
|
TDS对两类大米样本进行透射成像 |
注射器组件内部针头弹簧有无分析验证 |
|
TDS快速检测麻精药品咖啡因频谱分析 |
利用TDS对环境危废品“蒽”检测 |
|
成像区域 Imaging area |
TDS对木制品渗油检测光谱/图像验证 |
|
绝缘橡胶太赫兹光谱分析 |
TDS对陶瓷片材料内部进行缺陷成像 |
扩展选项
|
  |
  |
|
|
  |
|
扩展类型 |
扩展说明 |
|
AI图谱分析平台 |
AI图谱分析边缘计算机TA-EDGE-M1、TA-EDGE-M2（详见介绍） |
|
扩展接口 |
灵活使用，便于外接除固定模式外的各类探头， 如A-TDS-SEP、TA-TDS-MOD适配探头（详见官网探头介绍） |
| 3D成像功能 | 提供基础3D层析成像算法包 |
AI图谱分析平台介绍
 |
该平台实现100TOPS INT8算力与光谱分析、图像处理AI算法相结合，A可作为模块（TA-EDGE-M2）集成于光谱仪中，也可选择外部模块TA-EDGE-M1，多种算法集成，一键自动化生成模型，通过数据集、预训练模型及微调机制实现分类、目标检测、定量分析等功能。 |
|
TA-EDGE-M1
TA-EDGE-M2 |
||||||||||||||||||||
AI图谱分析SDK TA-IS(v1.0)
·预处理算法：SG滤波\MAF平滑\求导\MSC\SNV过滤噪声，保留有效信息
·波长筛选算法：UVE\SPA\CARS\iPLS\GA，剔除冗余信息，减少波长变量数，提高预测速度
·异常样本剔除算法：PCA-MD\PLS-MD\蒙特卡罗交互验证，剔除环境、仪器不稳定、操作失误、样本混淆等引入的异常样本
·成像算法：三维层析成像/强度成像，进行三维层析复原或光学参数强度成像
·经典光谱分析：PLS\SVM\PCA\ANN\RF，精准识别、定量分析
·深度学习图像分析：CNN\Attention\LSTM，目标检测、分类、定量
附件选项
|
便携式无油空气干燥机 HT-POAD01
·替代实验室中的高压钢瓶 ·具有二次过压保护装置和过温自控装置·带有常压启动装置 ·有效去除空气中的杂质和水分，保证输出气体的纯净度 ·提高气源的稳定性 ·安装环境说明：仪器应安装在安全无振动的工作台上，周围空气应无粉尘金额腐蚀性气体，环境温度10℃~40℃，相对湿度≤85%，电源电压220V±10%，50Hz±10% |
|
|

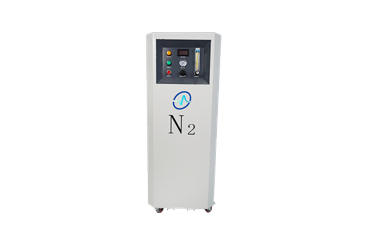

一体式氮气发生器 HT-NG01
|
|
 |
