1. MRTD 可分辨温差测量原理
采用标准四杆靶放置于可控温黑体前方，黑体可连续微调温度。测试人员配合软件迭代降低黑体与背景温差，直至人眼可刚好分辨出靶标四条杆件轮廓；多次重复升降温判定阈值，记录临界温差即为 MRTD。该指标综合评估热像仪空间分辨率、信噪比与人眼视觉识别能力，是整机成像分辨性能核心标定项。

2. NETD 噪声等效温差测量原理
以高精度面源黑体作为标准红外辐射源，设置高低两个稳定温差，将待测热像仪对准黑体均匀辐射面采集图像。分别计算两幅图像画面内像素灰度均值与固有噪声标准差，依据信号灰度差值、噪声波动幅值与黑体温度差构建换算公式，算出噪声等效温差 NETD，表征热像仪可探测温度信号极限，量化整机灵敏度与固有噪点水平。

3. 光轴一致性测量原理
将多通道热像仪（或可见光 + 红外双通道设备）固定于工装，平行光管输出同轴基准十字靶标红外 / 可见光目标。分别采集红外通路与可见光通路下靶标中心在画面像素坐标，计算两组坐标偏移量，结合转台角度刻度换算两路光路之间的俯仰、偏航偏差角度，完成双通道光轴平行度校准与误差判定，满足观瞄、双光融合类设备装调检测需求。

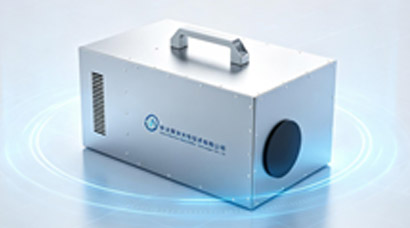

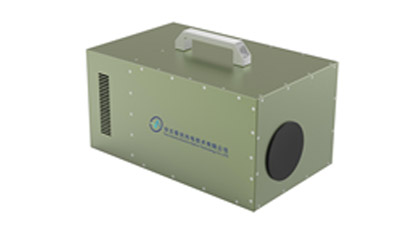

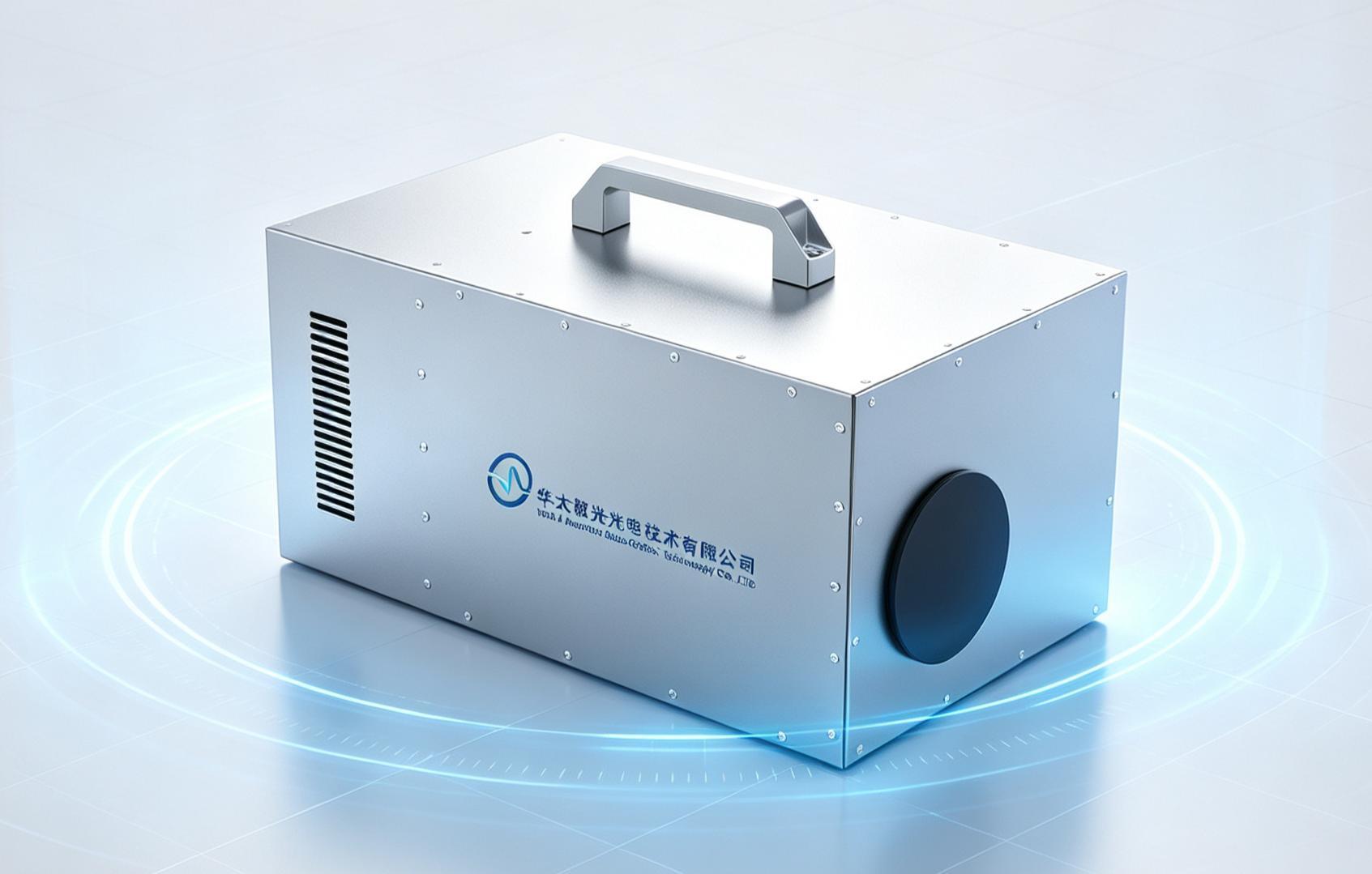

1.核心主机：便携式热像测试系统
设备采用整机光路一体化集成设计，内置高精度小型面源黑体、准直平行光管与标准测温传感模块，整体机身轻量化便携，接线插拔即可开机使用，无需复杂光路搭建与现场调试。
系统可一站式完成热像仪NETD 、MRTD 、SiTF 信号传递函数、视场角、图像非均匀性等核心指标检测；黑体具备宽量程精准控温能力，平行光管可输出高准直度无穷远红外目标。

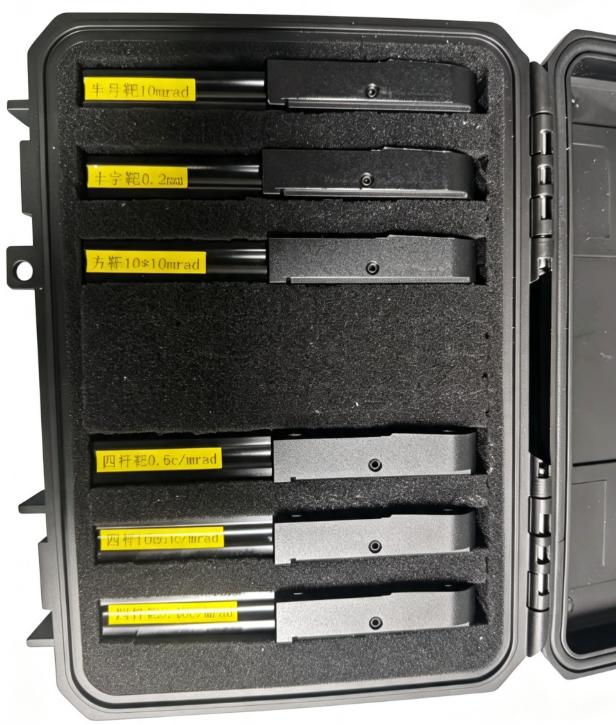

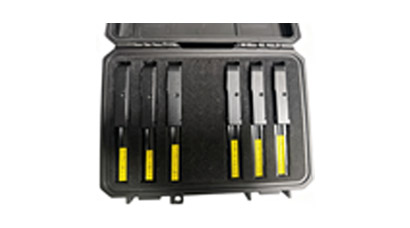

2.光学靶标
配套常见的红外计量专用标准靶板套件，包含方形靶、半月靶、十字对准靶、圆孔空靶以及3 种不同空间频率四杆靶
可满足 MRTD ,红外与可见光双通道光轴一致性校对、光路对准,画面基线标定、全屏非均匀性与零点校准等各项测试计量任务的需求。

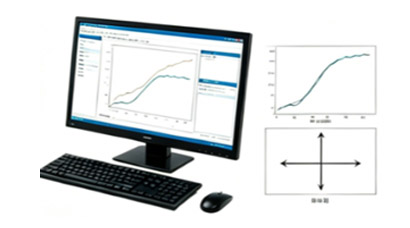

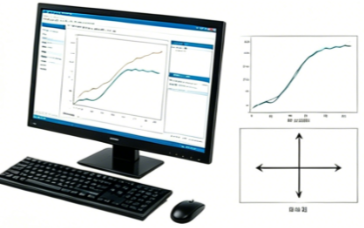

3.智能算力分析单元(上位机)
搭载专属上位机分析软件，可实时采集红外画面，内置标准化检测算法，支持自动化闭环测试，一键得到各项性能参数并导出报告。
软件可留存原始采集图像，支持数据长期归档溯源，适配研发性能迭代、生产线质量管控、第三方计量检定等业务场景。
